中性点接地电阻柜现场如何接线
添加时间:2022-05-25 10:14:31
中性点接地电阻柜现场如何接线

发电机中性点接地电阻是安装在发电机中性点上的保护装置。其原理是中性点通过电阻接地,将故障电流限制在一个合适的值。一方面可以使继电保护具有足够的灵敏度和选择性,同时只能对故障点进行局部轻微破坏,将暂态过电压限制在正常线电压至中性点电压的2.6倍,限制电弧重燃,防止弧隙过电压损坏主设备,同时还可以起到显著的防止铁磁谐振过电压的作用。

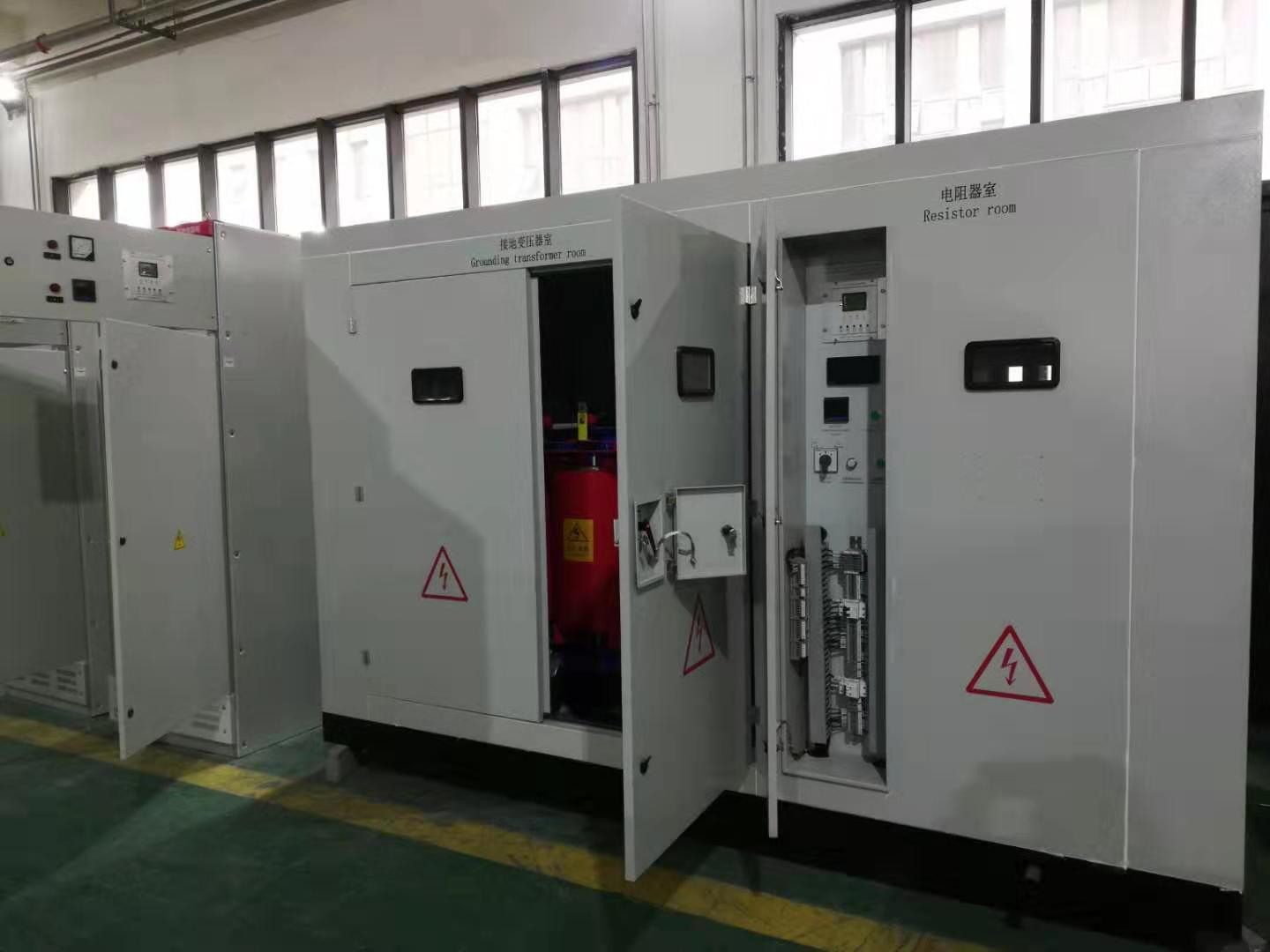

发电机中性点的电缆通过接地电阻柜的进线孔接入变压器的进线,要求现场人员在变压器、电阻和出线经过的地方接地。

在变压器的二次侧,如果现场需要继电保护,可以安装电流继电器监控电流。设定定值是指接地电流超过多少后,输出控制或报警信号。当然,客户在订购时还可以安装AL-DZK电阻柜智能监控装置,可以监控接地电流的大小、接地次数、柜内温湿度、电阻片温度等。并将数据实时传输到主控室。随着电力系统的蓬勃发展,其配套设施的功能也在不断完善。

由于发电机组在运行中容易发生单相接地故障,当故障电流达到一定值时,会发生电弧接地,破坏发电机的绝缘保护,扩大定子绕组的绝缘破坏范围,并可能烧坏铁芯,造成相间或匝间短路,从而导致设备无法使用甚至报废。

为解决这一问题,采用消弧线圈和接地电阻柜处理中性点接地。中性点经接地电阻柜接地,因其结构简单、安装方便、对配套设备绝缘水平要求不高,在电力系统中得到广泛应用。
