中性点接地电阻柜安装手册

一、  安装前准备工作

 1 、确认现场使用条件与订货技术要求相符

 窗体顶端

户外：本项目成套设备按户外条件设计；

 窗体顶端

海拔高度：≤1000m；

Altitude: ≤1000m;

周围介质无导电尘埃等；

 环境相对湿度：日平均值不大于95%；月平均值不大于90%；

 地震设防烈度：Ⅶ度，地震动峰值加速度为0.10g。

 窗体顶端

2、产品安装前的准备工作

  按图纸要求做好基础、接地系统、电缆沟、预埋好进出线电缆和保护管。 同时考虑设备的通风、散热以及安装维护等要求。

 3、货物运抵安装现场，用叉车或吊车将货物取下，小心拆除外包装物，拆外包装时注意不要损坏或划伤外壳，检查货物外观有无明显变形或损伤。

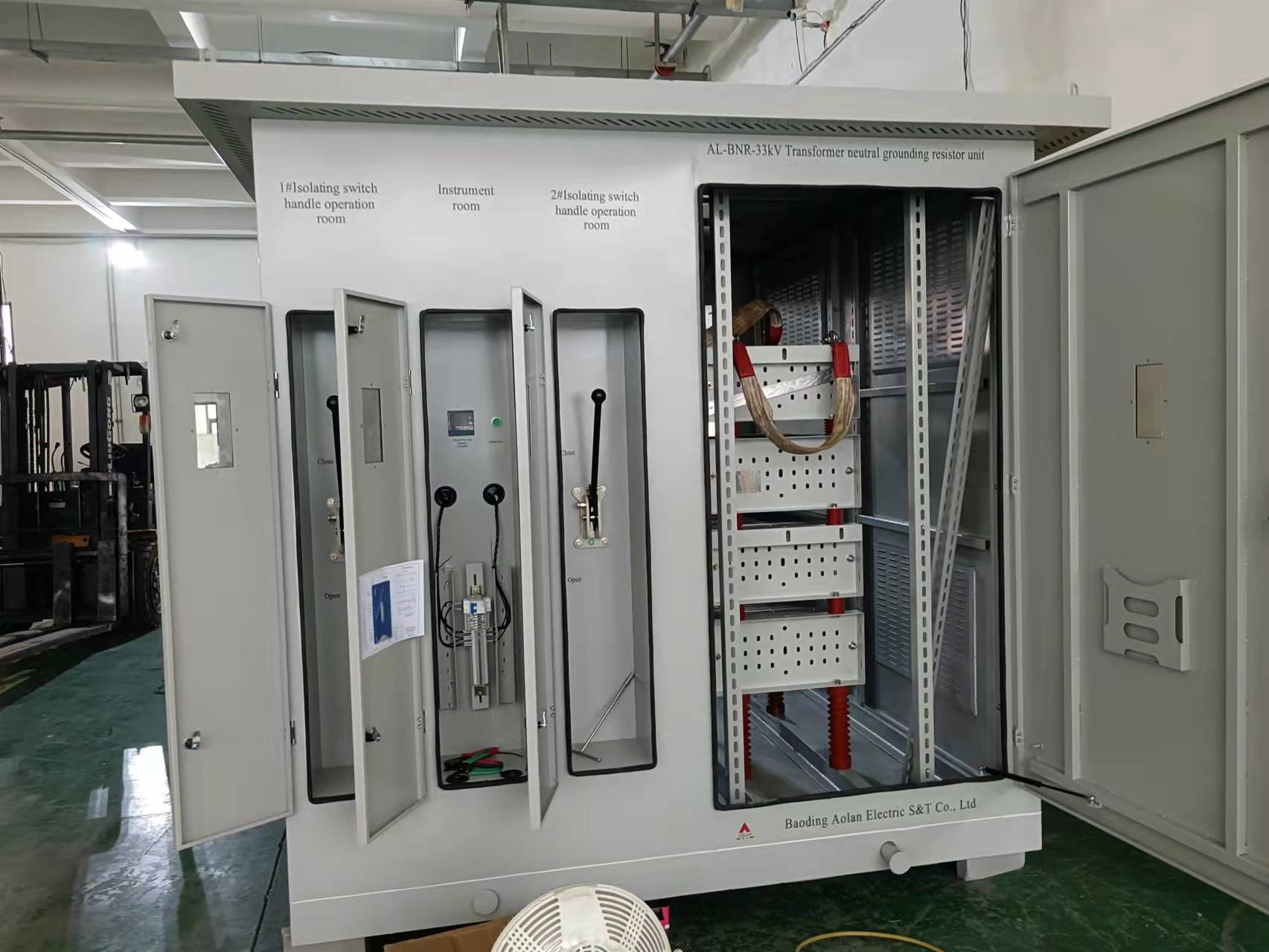

 打开柜体门，查看货物铭牌及技术资料（若资料随货物发货），确认货物为合同约定货物。

 确认内部元件布置整齐有序。

 拆除将柜体固定于包装底座的螺栓。将底部吊杆拉出，将吊车的吊带固定在吊杆上，注意吊带位于柜顶以上部位应使用与柜体尺寸相当的吊杠，以免吊带挤压柜顶；如使用叉车，应注意使叉车两脚对准底壳的角钢或槽钢等承重构件处，以免损坏设备底座。

二、  安装流程及注意事项

 1、接地电阻柜成套装置采用混凝土基础，基础上预埋两根通长槽钢，预埋槽钢顶面要求与基础表面平齐。组合柜安装采用现场焊接方式或通过柜底的螺栓孔栓接。

 2、当设备可靠就位后，打开带铭牌的前柜门，检查柜内元器件和线缆情况，并注意以下事项：带电前所有包装材料及加固金属件（如钢丝绳等）必须从箱内取出，以避免发生意外；仔细检查绝缘子，套管等有否破损，若发现破损件，应立即与供货商联系；检查柜内所有元器件及连接是否有松动，二次接线是否有脱落松动；所有固定螺栓是否全部紧固。

 窗体顶端

三、 成套设备的一次接线

 接地电阻柜体内部设备间的连接出厂时已经完成，需要在现场完成的连接包括高压进线、设备接地及二次进出线连接。

 高压进线：高压进线可采用一根单芯电缆，将高压电缆从柜体进线孔（通常位于柜子底部，具体位置见图纸）穿入，电缆进线孔处要用胶圈做好防护，并用胶泥封堵，做好电缆头，用线夹固定好，连接好接线端子。

 接地：成套装置共设有两种接地：工作接地和保护接地。工作接地点在电流互感器的P2端，，保护接地点分别位于柜体两侧，均应用电缆或连接排分别接至接地网。

 二次线连接：根据图纸要求，注意二次电源应与图纸要求一致。不太明白的地方，详情请致电15003226909
