说到消弧线圈，这个对于电力人来说并不陌生。那么你了解它的基本原理是什么吗？它在日常使用中需要注意哪些内容呢？今天这篇文章，笔者就来和大家一起谈一谈。

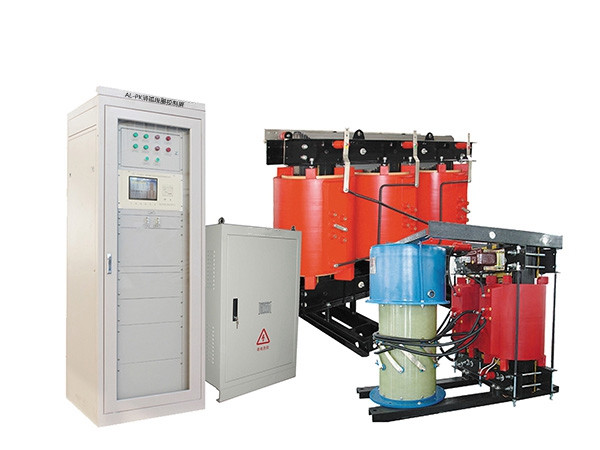

消弧线圈，百度百科给的定义是：“顾名思义就是灭弧的，是一种带铁芯的电感线圈。它接于变压器（或发电机）的中性点与大地之间，构成消弧线圈接地系统。”
这上面提到了几个关键词：“灭弧”、“变压器”、“中性点”、“消弧线圈接地系统”。既然有接地系统，那就有着与其相对应的接地方式，而中性点的接地方式，恰恰是理解消弧线圈基本原理的重中之重。
所谓中性点，就是指发电机和变压器的三相绕组星形接线时的公共连接点。
电力系统中性点的接地方式则有以下三种：中性点不接地、中性点经消弧线圈接地、中性点直接接地。前两种称之为小电流接地系统，第三个称之为大电流接地系统。
中性点接地方式是有规定的，主要有以下几条：
1. 3~10kV系统，大多采用中性点不接地的运行方式。
2. 3~6kV系统中单相接地电流大于30A、10kV系统接地电流大于20A、35~60kV系统接地电流大于10A时，采取中性点经消弧线圈接地的运行方式。
3. 110kV及以上系统，一般采用中性点直接接地的运行方式。
4. 对于220/380V低压配电系统，为了得到两个不同的电压级，采用中性点直接接地的三相四线制。
消弧线圈接在中性点与地之间，其伏安特性接延线性。
正常情况下，中性点与地是同电位的，消弧线圈上没有电流流过。当发生单相接地故障时，中性点电压升高，在该电压作用下，消弧线圈上将会产生感性电流，与流过故障点的容性电流方向相反。
如果适当选择电感线圈的电感大小（匝数），使接地电流减小，消弧线圈的感性电流与非故障相的容性电流就可以基本互相抵消，使得接地点的容性电流限制在允许范围内，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
事实上，中性点经消弧线圈接地，是有着一定的优点的。
主要体现在以下几个方面：提高供电系统的可靠性、发生永久性接地故障时不被动、对全网电力设备有保护作用。
铁芯间隙的存在可防止铁芯饱和，使线圈的电感在一定范围内基本恒定。中性点电压和通过消弧线圈的电流将呈线性关系，保证消弧线圈起到应有的补偿作用。
消弧线圈的铁芯上设有主线圈和电压测量线圈。主线圈一般采用层式结构，每个芯体上的线圈分几部分，不同芯体的线圈连接处的电压，不应达到危及绝缘的数值。测量线圈的电压是随不同分接头位置而变化的，它和主线圈都有分接头接在分接头开关上，以便在一定范围内分级调节电感的大小。
有三种补偿方式：全补偿、欠补偿、过补偿。
全补偿方式下，消弧线圈的电感电流等于接地点的电容电流，接地点的接地电流等于零。
从灭弧的角度来说全补偿最好。但从电工理论的原理可知，此时正好满足串联谐振条件，不能采用全补偿方式。当系统因操作等原因使三相系统平衡被破坏时，中性点对地将出现一个电压偏移，而且即使在正常运行时，中性点的电位也不会―直为零，在中性点电位的作用下就可能发生串联谐振，使中性点和各相对地产生一个很高的过电压，危及电网绝缘。
欠补偿方式下，消弧线圈的电感电流小于接地点的电容电流，接地点流过未被补偿的较小的容性电流。
在欠补偿的情况下，当系统运行方式改变时，例如电网有一条线路跳闸，此时对地电容相应减小，或当线路非全相运行（此时电网一相或两相对地电容减小）时、或频率降低时、或中性点电位偶然升高，使消弧线圈饱和而导致电感值自动变小时，仍然存在发生谐振的可能性，所以一般情况下不采用欠补偿方式，只有在消弧线圈容量不足，不能满足过补偿运行要求时，才采用欠补偿的运行方式，且操作必须遵守有关规定。
过补偿方式下，消弧线圈的电感电流大于接地点的电容电流，接地点流过较小的感性电流。这种方式可避免串联谐振过电压，同时也保留了系统进一步发展的余度，因此电网大多采用过补偿的方式。
