电阻接地系统的分类

按照美国ANSI和IEEE标准规定，电阻接地系统有高电阻接地（经发电机中性点接地）和低电阻接地（经变压器中性接地电阻柜）的区别。

（一）高电阻接地系统

高电阻接地系统也称为发电机中性点电阻柜接地系统应符合零序电阻R0小于等1/3ωC0（C0为系统每相对地分

布电容，μF）准则。与高电阻接地配合的保护方案，通常是检测和报警，以下是高电阻接地方式必备的三点要求：

限制单相接地电流小于等于10A；限制暂态过电压在2.5倍相电压以下；不要求立即切除接地故障根据ANSI和IEEE标准，限制单相接地故障电流在10A以下，这是使系统接地后还可继续带故障运行的前提。从中也可以看出，当电网电容电流大于等于10A时，要对电流加以限制。系统中的零序电阻R0应包括中性点电阻器电阻RN和故障点的过渡电阻Rd在内，而线路本身的阻抗可略去不计。

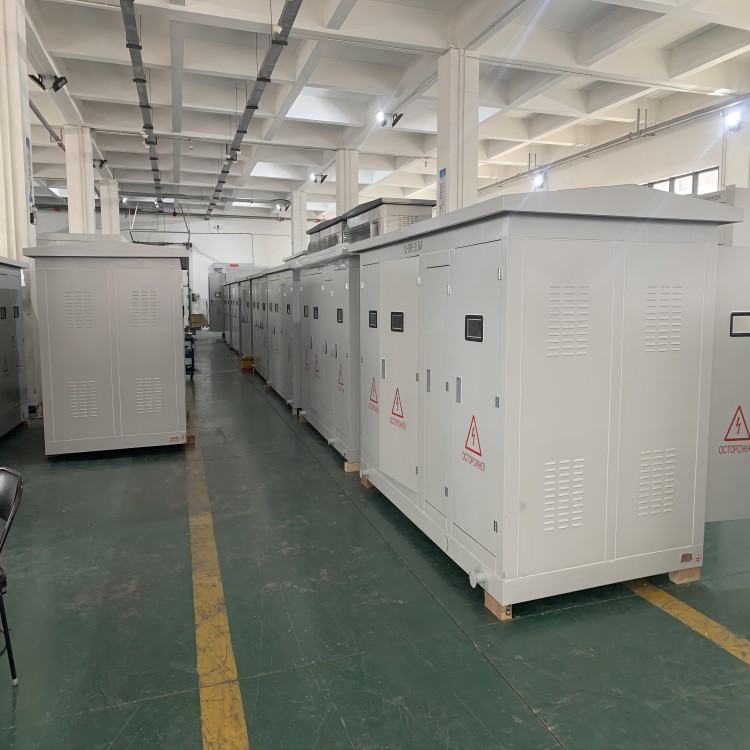

（二）低电阻接地系统也称为为变压器中性点接地电阻柜系统低电阻接地系统应符合零序电阻R0与其零序电抗X0之比大于等于2。其中X0

是系统等值零序电抗。接地故障电流通常至少采用100A，其更多的应用电流值是200～1000A。低电阻接地系统应设置有选择性的、立即切除接地故障线路的保护装置；其电阻值选取应为该保护装置提供足够大的电流。由于系统中有着足够大的有功电流分量，该保护装置会可靠动作；限制暂态过电压在2.5倍相电压以下是第二项指标。该系统的供电可靠性问题，可按负荷的重要性采取相应措施，如双电源供电、自动重合闸、备自投等。对城网的中压系统，多采用网孔或环型供电方式来解决供电可靠性问题。为此，应装备配电自动化方面的全套设备，并保证在任何故障条件下均能可靠动作。经变压器中性点接地电阻柜的系统要求避雷 器适用在中性点不接地回路上。金属氧化物避雷器额定值的选取应保证最大持 续运行电压能力和一分钟暂态过电压能力都高于系统接地条件下的要求。

我国电力部门赴美EBASCO 公司实习报告和《火力发电厂厂用电设计技术规定》条文说明中，都曾提到中电阻接地这个分类等级，分析认为，两文献中所述的中电阻接地，实际上应属于低电阻接地范畴。因此，在划分电阻接地分类时，仍只分为高、低电阻接地系统。
