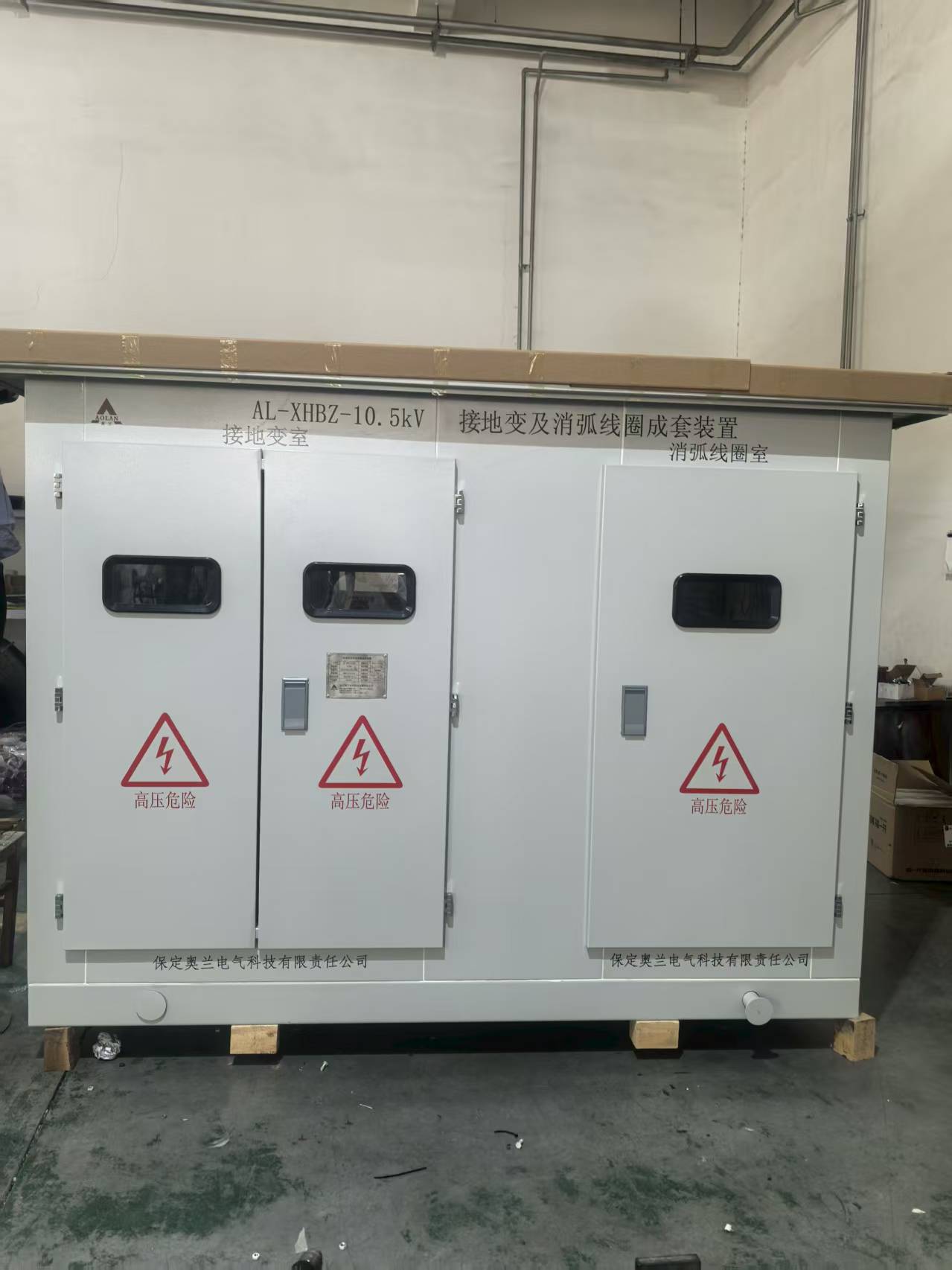

接地变及消弧线圈成套装置属于非标定制的设备通常用于6-35KV的电力系统当中，其中6.3KV 10.5KV  35KV比较常见。在经手的项目当中有些项目的参数要求并不是很明确因此需要厂家提供方案和技术支持。以下是洮南白城农业局农田灌溉项目的案列参考，本项目对于消弧线圈接地变成套装置的消弧本体和接地变压器的容量不明确，客户提供了项目的单项接地电容电流为55.6A，据悉现场为10.5kV系统，

电流参数计算：

故系统中性点电压U_N =10.5kV/√3=6062V

中性点电流设计为
I = I_C*1.35 = 55.6*1.35=75A

调匝式消弧线圈容量为10.5*75/√3=455kVA

Z型三相接地变压器参数计算：

因现场无中性点，故需增配Z型三相接地变压器导出中性点后再接中性点消弧线圈，则此接地变压器容量为455kVA。

为便于生产装配，接地变选择为干式。

最终参数选择:消弧线圈：10.5kV，455kVA  24-75A  17档

三相Z型接地变压器容量：10.5kV， 455kVA。
