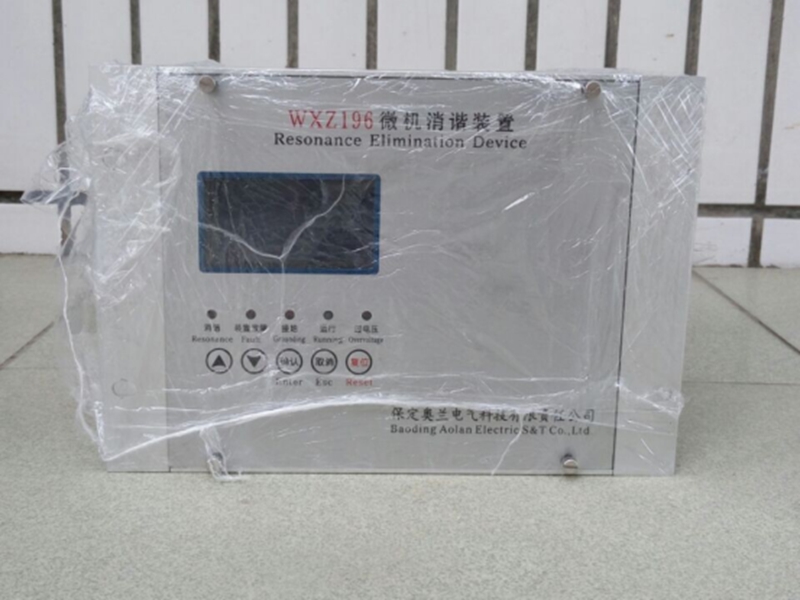

一、装置概述
　　AL-WXZ196系列智能消谐装置是我公司针对于66kV、35kV、10kV、6kV、3kV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统。本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器（LCD）、信号指示灯、微型打印机为人机接口，配以先进的智能化软件，从而使操作更简单、更直观、更准确。
　　该装置可实时监测并显示PT开口三角电压17Hz、25Hz、50Hz、150Hz四种频率的电压分量，发生故障时可迅速启动；并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号；如是谐振故障，可迅速启动消谐器件进行消谐；并配有通信接口把故障信息传送至主控室，实现远动控制。
　　二、工作原理
　　本装置采用了80C196单片微机作为核心，对PT开口三角电压（即：零序电压）进行循环检测，在正常工作情况下，该电压在30V以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。当PT开口三角电压大于30V时，说明系统出现故障，本装置对电压互感器开口三角电压进行数据采集，然后对数据进行分析，判断出当前的故障状态；如果是某种频率的铁磁谐振，迅速启动消谐电路予以消谐。如果是过电压或接地，装置给出相应的报警信号。
　　对于各种故障，装置可以分别给出报警信号和显示、打印，并自动记录、存贮有关故障信息，并上报给上位机。

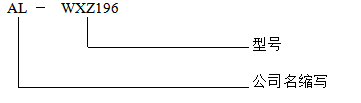

　　三、型号说明

　　四、技术参数
　　1、工作电源：DC/AC220V；
　　2、电压等级：3～66kV；
　　3、母线段数：1-4段；（可选）订货时注明；
　　4、可消除谐振频率：17Hz（3分频）、25Hz（2分频）、50Hz（工频）、150Hz（3倍频）及以上频率的铁磁谐振。
　　五、使用条件
　　1、环境温度：－35℃～55℃；采用宽温液晶显示；
　　2、相对湿度≤95%；
　　3、大气压力80～110Kpa；
　　4、海拔高度：5KM以下。
　　六、装置特点
　　1、数据采集、运算、逻辑判断、控制输出等速度快，精度高，抗干扰、自检及自恢复能力强；
　　2、综合国内各种先进技术，多年的现场运行经验，性能稳定可靠；
　　3、采用宽温液晶显示器（LCD），中文菜单，操作简便，显示信息直观，调试容易；
　　4、机箱采用铝镁合金材质，拉丝贴膜，美观大方，抗干扰性强；
　　5、实时显示PT开口三角电压4种频率（3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz）的电压分量；
　　6、可以判别过电压、铁磁谐振以及单相接地，并对铁磁谐振迅速消谐；对各种故障均可给出告警信号并显示、打印和保存有关信息（具有3对常开触点及一对常闭触点）；并可以及时打印输出故障报告（故障类型、故障时间及PT开口三角电压4种频率的电压分量）；
　　7、有记忆功能，可存储20次新近发生的故障信息，掉电后不丢失；
　　8、采用大功率、无触点消谐元件，启动迅速；
　　9、调试和维护简单、方便；适用于各种电压等级的PT；
　　10、可配置通信接口把各种故障信息传送至有关部门，适用于无人值守变电站。
　　七、选型须知

　　注：1、本装置的电源可以采用AC220V或者DC220V；如需要其它电压等级的电源，在订货时请注明。
　　2、如需要打印机打印功能，几段母线订货时请注明。
　　八、详情请联系对应市场经理。
