一、概述
　　随着真空开关的广泛使用，开断能力引发的各类操作过电压，对电力设备的保护提出了新的课题．由于中压电网（3～66kV）的一些特殊性,常规避雷器对各类操作过电压不敏感,起不到保护作用.组合式过电压保护器是解决这一难题而研制的新产品。该类产品采用四星型接法,设置公共中性点,不但可以大大降低相间过电压,而且相对地保护水平也有质的提高,起到了对真空开关操作过电压的有效限制。本公司产品为复合绝缘式,结构小巧紧凑、整体全封闭成型；选用优质金属氧化物阀片，工作特性高、使用方便；特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用，或直接安装在小型箱式变电站内。
　　二、用途及执行标准
　　本产品使用于交流中压3～66kV电力系统，用于防止主要由真空开关产生的操作过电压对电力设备的损害，同时兼有防雷功能。
　　我公司产品技术标准，主要参考GB11032-2010《交流无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》等，上述标准生产过电压保护器产品，并已通过了全部实验。
　　三、选型
　　用户可根据被保护电器设备的不同选用相应的过电压保护器，电压等级有：3.3kV、6kV、10kV、35kV等多种规格和用途的产品供用户选择。
　　四、结构特点和安装尺寸
　　本产品结构采用四星形接法，过电压保护器Ａ、Ｂ、Ｃ、Ｄ分别采高压电缆引线，大大缩小了相间距离。由于采用对称结构，其中任意三个可分别接Ａ、Ｂ、Ｃ三相，另一相接地。
　　五、接线方式：

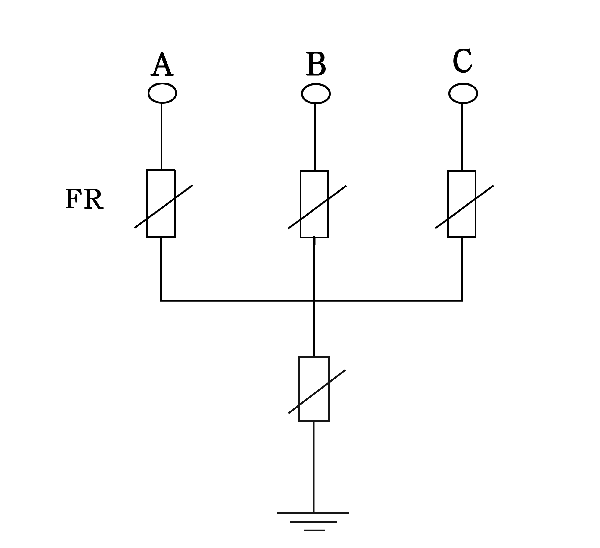

6～35kV 接线图

产品标有符号“”单元接地线，其余三相分别接被保护电气设备的Ａ、Ｂ、Ｃ即可。

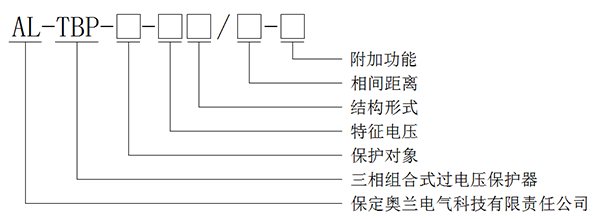

六、型号说明

保护对象：A — 电机型   B － 电站型（并通用于常规配电领域）   C — 电容型

特征电压：为系统电压，包括3、 3.15*、6、6.3*、10、10.5*、35
