接地变小电阻成套装置案例分析

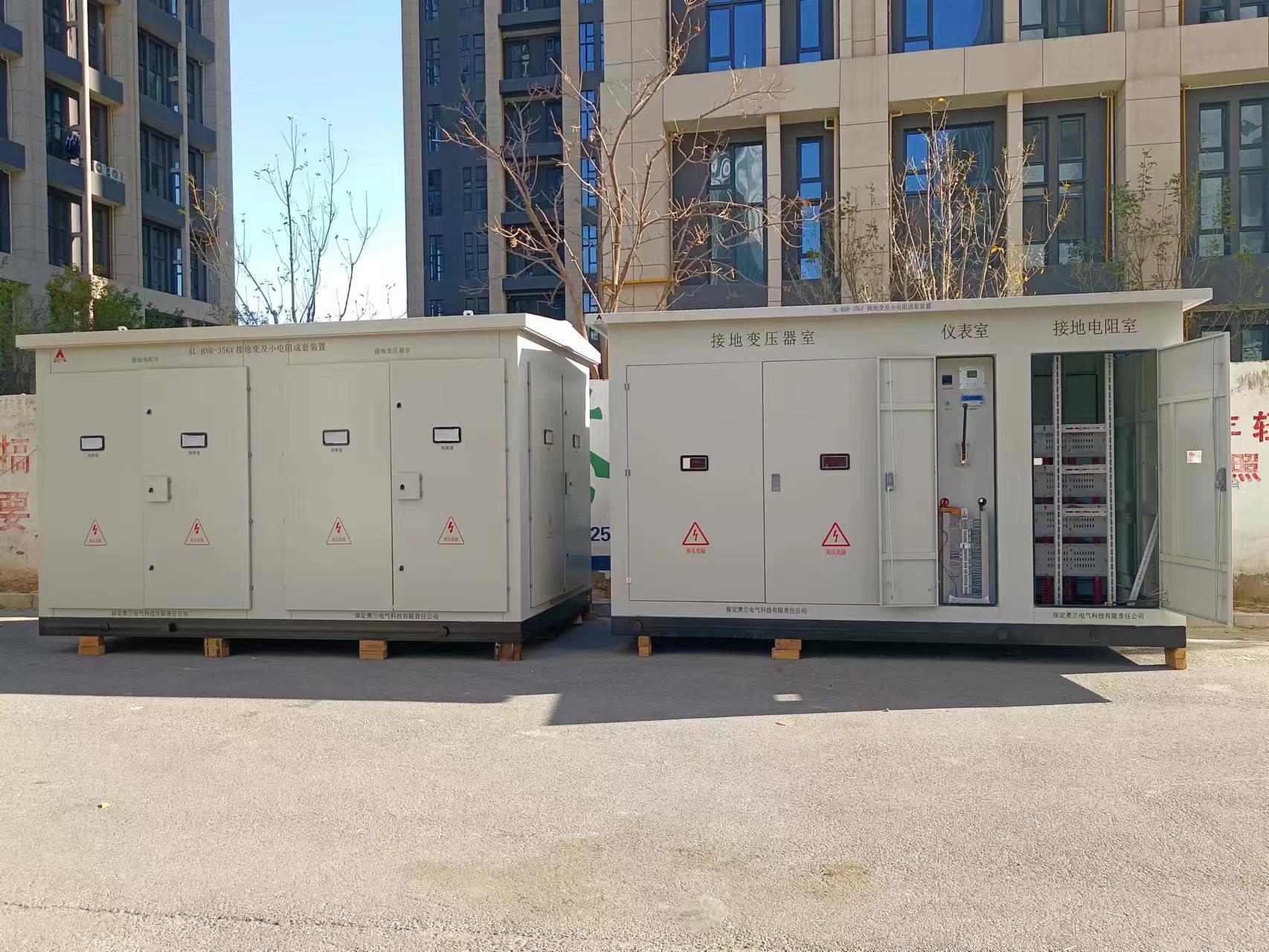

这是一个集中储能示范项目，里面共用到2台接地变小电阻成套装置，现场送电具体情况如下：

12月28日3：45分2号接地变过流速度跳闸，导致全站35kV I、II母全部失压。经现场检查，2号接地变跳闸联跳35kV I母、II母母差保护动作，跳所有集电线路开关。此动作过程与设计原理是正确的。从现场35kV故障录波装置查看情况，初步分析，在2号接地变动作的同时，303集电线路也出现保护启动，其他集电线路正常；初步判断303集电线路B相有接地短路故障；由于今天凌晨4点送303集电线路正常充电，目前分两步找故障点，1、试验检查2号接地变小电阻成套设备（目前已经在进行中）；2、停电303集电线路路，排查303号集电线路的4台PCS舱与电池舱，看是否有明显故障点。造成此情况也有可能是临时故障，最终确定为系统303路发生单相接地故障。通过此案例，便可以清楚的看到，接地变小电阻成套装置 的作用就是保护作用，当系统发生单相故障时，他跳匣或者直接充当炮灰以保护其它主要设备不被烧坏，这就是它的价值体现。
