发电机中性点接地系统接地方式有那几种

常见的中性点发电机的接线方法为星型接法、接地方式分为不接地系统、经高阻接地、经消弧线圈接地三种接地方式

1.不接地也是非有效接地就是不处理不用连接中性点、这种接地方式一般不建议采纳、因为一旦有弧光过电压、电流急剧增大容易烧坏发电机组从而破坏整个电网系统、进而影响整个产业的生产进展这是极其不利的。

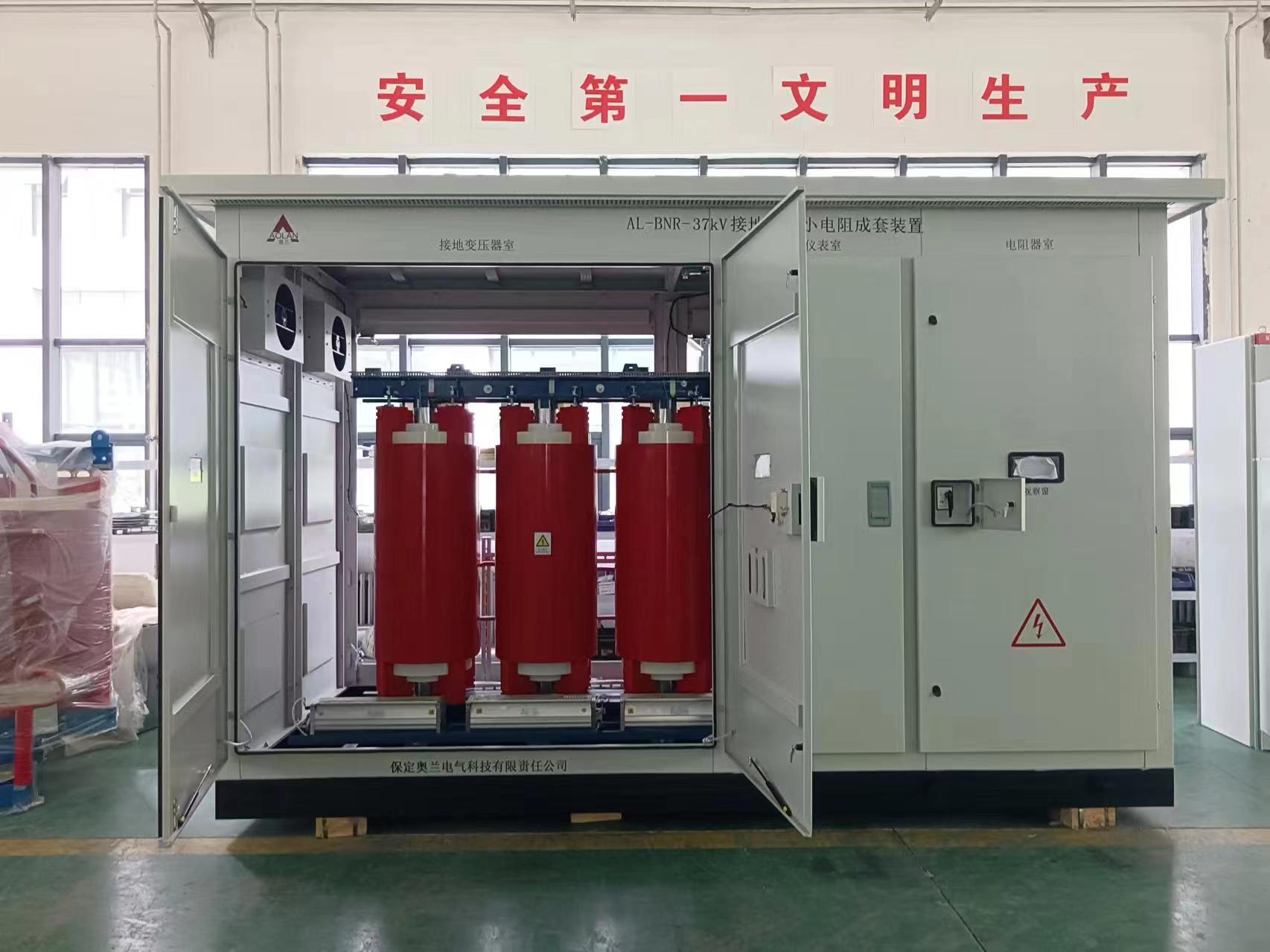

2.经高阻接地也就是经发电机中性点接地电阻柜连接在中性点上、经电阻柜接地是现在广泛应用的一种接地方式、经济实用、效果好、成本低、一般火电厂较为常见。采用中性点接电阻接地方式的目的就是给故障点注入阻性电流、以限制接地电流、防止各种过电压危害、中性点通过电阻器接地可以把故障限流限制到适当值、提高继电保护的灵敏度作用于跳闸、限制电弧的重然、使电压限制在相电压的2.6倍以内、又可有效防止铁磁谐振过电压、从而保证发电机的安全运行。经中性点接地电阻柜接地对降低电网过电压、提高电网的安全性、可靠性、具有良好的效果。

3.经消弧线圈接地是最稳定效果最好的一种接地方式、消弧线圈绝缘水平高、耐压水平高正好可以弥补发电机绝缘水平低的缺陷、并且可以准确测量电网电容电流、自动跟踪补偿电网电容电流、可有效的抑制弧光接地过电压危害、减少接地电流达到自动灭弧的目的、可保护设备带故障运行2个小时。

消弧线圈补偿接地起源于德国、工艺和性能都比较稳定、但是生产成本较高、后期随着时代的发展、成本控制、欧美日本等一些国家逐渐推崇成本相对较低的电阻柜并一直沿用到现在。我国建国初期工业受前苏联影响选用消弧线圈补偿接地案列较多、随着改革开放经济多元化的背景下也逐步采用中性点电阻柜接地方式、一直延续到现在消弧线圈补偿接地方式和中性点电阻柜接地共用共存。
