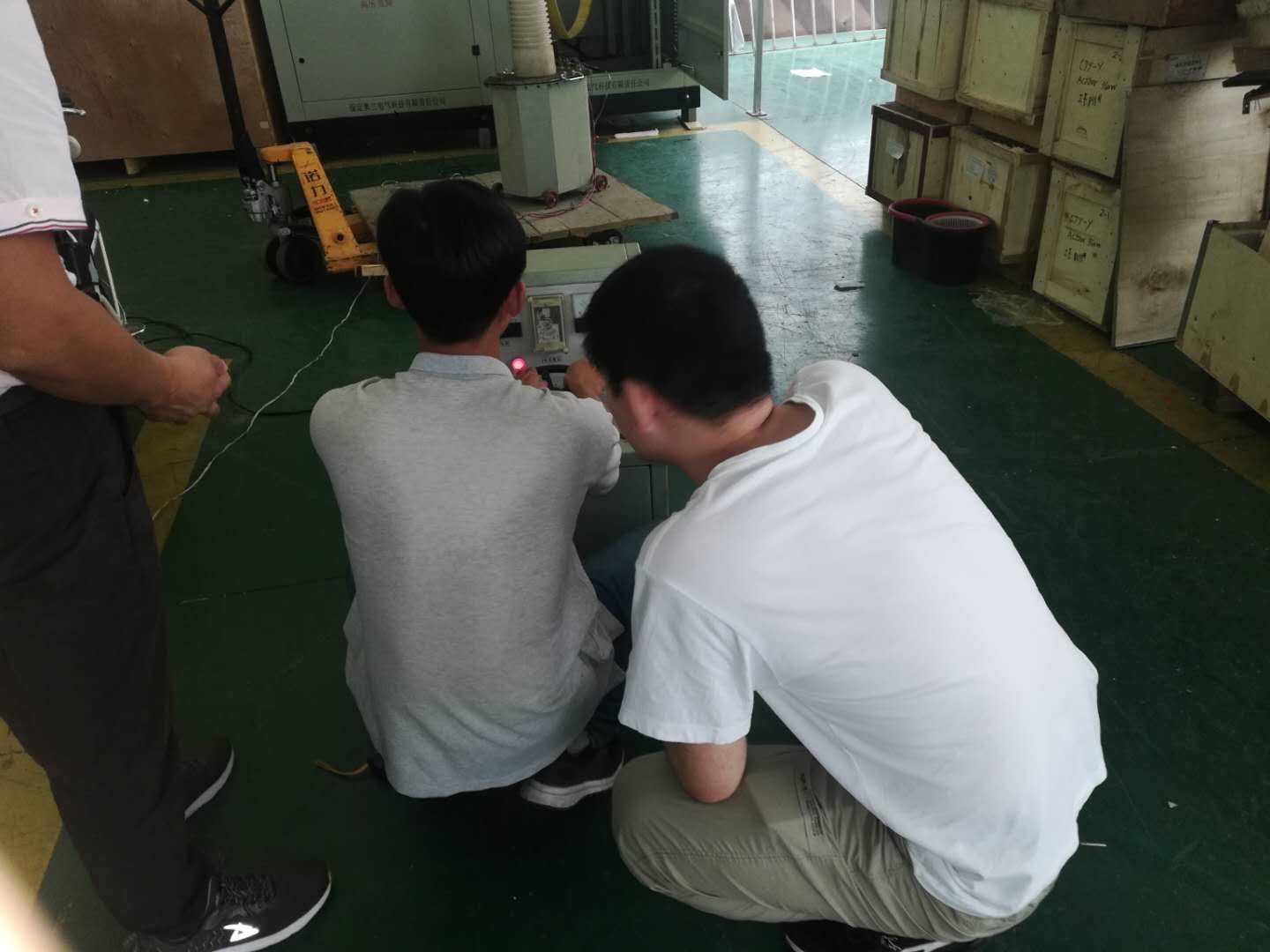

BV检验员来公司检测电阻柜

1）电阻值测量，电阻测试仪（电桥）测量电阻阻值；

2）绝缘电阻测定，用兆欧表；

3）工频耐压试验，用工频耐压测试仪。

（2）隔离开关（GB 1985）

1）在通电和手动模式下试验，检查隔离开关分合情况，万用表测量辅助触点是否正常动作，状态指示是否正常；

2）工频耐压试验。

（3）另对其他柜体外壳、柜内二次线缆、紧固件等附件进行外观检查、牢固检查。（企业标准）

二、设备出厂试验

具体操作步骤如下

1、电阻器

1）电阻值测量。整体连接，用电阻测试仪分别连接电阻器的两端，环境温度控制在25℃左右，电阻值偏差应在订货值的±5%范围以内。

2）用兆欧表测量绝缘电阻时应按下列程序进行：

(a)拆除或断开对外的一切连线，将电阻器放电。

(b)检查兆欧表电压等级是否符合被测电器设备，并检查兆欧表好坏。

(c)兆欧表的测量线不应绞在一起。

(d)兆欧表的引线应用多股软线，而且应有良好的绝缘。

(e)以兆欧表转动一分钟后的读数为准，读取量值后，应先将接至试品的火线断开，然后停止兆欧表的转动。

(f)兆欧表保持额定转速，一般为每分120转±20%。

(g)测量完毕后，应将电阻器进行放电。

3）工频耐压试验。

对试品施加频率50Hz的正弦交流电压的试验称为工频交流耐压试验。

其试验的目的是为了有效地发现试品的绝缘缺陷，是考验试品的绝缘承受内部过电压能力的有效办法，对保障试品安全运行具有重要的意义。

a）工频耐受电压。工频耐受电压为95kV/1min，无击穿闪络现象。

试验结束后，调压设备输出调至零，断开试验电源，试验设备放电（带绝缘手套使用接地线棒放电），拆掉试验设备连接线。

2、隔离开关

具体操作步骤如下

1）检查隔离开关辅助触点。分别在隔离开关未通电状态下和手动状态下，使用万用表通断档测量常开常闭是否正确。将隔离开关通电电动分合及手动分合（分合5次，操作灵活、自如，无卡滞不正常现象。），用万用表通断档测量接触器辅助触点，常开触点变为常闭触点，常闭触点变为常开触点。

2）工频耐压试验，将隔离开关打开，在相间及相对地分别施加工频电压至95kV/1min，不应出现击穿、闪络。

3）试验结束后，调压设备输出调至零，断开试验电源，试验设备放电（带绝缘手套使用接地线棒放电），拆掉试验设备连接线。

三、电阻柜完成整体组装及货物运往现场后，具体交接试验项目如下：

（1）外观检查

（2）二次上电试验

（3）工频耐压

具体操作步骤如下

（1）外观检查：确认产品外观正常、内部各组件无明显变形及松脱，固定紧固，一次母排、二次线缆连接紧固；

（2）二次上电试验：按照二次图纸，校准接线，接线无误后，给控制部分上电，控制部分应能实现图纸的要求等；

（3）工频耐压：将电流互感器从回路中断开，分别对隔离开关和电阻器部分做工频耐压试验，或将隔离开关和电阻器连成一个整体做耐压试验，施加工频耐受电压95*80% kV，历时1min，应无击穿闪络现象。

注：互感器额定电压为10kV，工频耐压试验时应从回路中拆除。
